9966国产精品视频-98在线视频噜噜噜国产-98bb国产精品视频-97在线视频99播放-午夜香蕉视频-午夜无码国产理论在线

新聞中心 News報道行業新資訊

當前位置:主頁 > 新聞中心 > 行業新聞 >

鑄造技術!澆注溫度對鑄造的影響!

日期:2019-05-17 / 人氣:

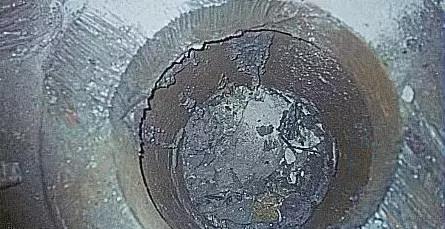

        澆注溫度過高會引起砂型漲大,特別是具有復雜砂芯的灰鑄鐵件,當澆注溫度≥1420℃時廢品增多,澆注溫度為1460℃時廢品達50%。在生產中,利用感應電爐熔煉能較好地控制鐵液溫度。
        澆注溫度過低時可能形成的缺陷

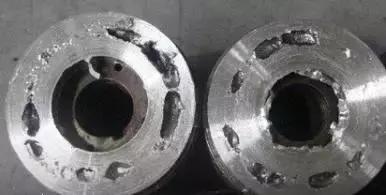

        (1)硫化錳氣孔 此種氣孔位于灰鑄鐵件表皮以下且多在上面,常在加工后顯露出來,氣孔直徑約2~6mm。有時孔中含有少量熔渣,金相研究表明,此缺陷是由MnS偏析與熔渣混合而成,原因是澆注溫度低,同時鐵液中含Mn和S量高。
這樣的含S量和適宜的含Mn量(0.5%~0.65%),可以顯著改善鐵液純度,從而有效地防止這類缺陷。
        (2)砂芯氣體引起的氣孔 氣孔和多空性氣孔常因砂芯排氣不良而引起。因為造芯時砂芯多在芯盒中硬化,這就常使砂芯排氣孔數量不夠。為了形成排氣孔,可在型芯硬化后補充鉆孔。
        (3)液體夾渣 加工后灰鑄鐵件表皮之下會發現一個個單體的小孔,孔的直徑一般為1~3mm。個別情況下只有1~2個小孔。金相研究表明,這些小孔與少量的液體夾渣一起出現,但該處未發現S的偏析。研究表明,這種缺陷與澆注溫度有關,澆注溫度高于1380℃時,鑄件中未發現這種缺陷,故澆注溫度應控制在1380—1420℃。值得一提的是改變澆注系統設計,未能消除此缺陷,故此種缺陷可以認為是由于澆注溫度低以及鐵液在微量還原氣氛下澆注時形成的。
        澆注溫度過低常見的原因是澆注前,鐵液在敞口的澆包中長時間運輸和停留而散熱。用帶有絕熱材料的澆包蓋,可以顯著地減少熱損失。


編輯:admin


?
主站蜘蛛池模板: 美国毛片在线观看 | 你懂的免费在线 | 一级黄色片aaa | 麻豆成人传媒一区二区 | 大香伊人中文字幕精品 | 日韩视频高清 | 精品国语对白精品自拍视 | 美女禁区a级全片免费观看 美女裸免费观看网站 | 亚洲色p | 福利视频网站 | 天天做天天爱天天爽综合区 | 在线亚洲精品中文字幕美乳 | 色综合久久精品中文字幕 | 日本高清中文字幕一区二区三区 | 久草中文字 | 日韩欧美在线综合网高清 | 91香蕉在线观看 | 亚洲黄色小视频 | 久久vs国产综合色大全 | 亚洲一级黄色毛片 | 国产孕妇孕交大片孕 | 亚洲精品综合久久 | 巨色综合 | 四虎影视1304t| 亚洲一区在线视频观看 | 毛片免费在线 | 国产在线不卡午夜精品2021 | www.四虎| 国产一区在线观看免费 | 成人福利在线观看 | 久久国产一级毛片一区二区 | 免费高清视频在线观看 | 91成人爽a毛片一区二区 | 欧美亚洲韩国国产综合五月天 | 欧美日韩国产亚洲综合不卡 | 免黄网站| 亚洲免费在线视频观看 | 久久亚洲欧美综合激情一区 | 亚洲天堂黄| 国产探花视频 | 在线色网站 |
